Warum zeigen sich in scheinbar sauber eingebauten Asphaltdecken nach wenigen Jahren punktuelle Schäden, obwohl Rezeptur und Einbau stimmen? Die Ursache liegt oft nicht im Mischwerk und nicht an der Bohle, sondern auf dem Weg dazwischen. Thermische Entmischung im Asphalt beschreibt die ungleichmäßige Abkühlung des Mischguts während Transport und Übergabe, und sie lässt sich genauer nachweisen, als es im Baualltag häufig angenommen wird.
Was thermische Entmischung im Asphalt bedeutet
Mischgut verlässt das Werk je nach Sorte mit rund 150 bis 180 °C. Sobald die Mulde beladen ist, beginnen die Randzonen und vor allem die Oberfläche, schneller abzukühlen als der Kern der Ladung. Es bildet sich eine Kruste. An einem windstillen Sommertag mit 33 bis 35 °C Lufttemperatur kann diese obere Schicht auf etwa 99 °C absinken, während das Material im Inneren weiterhin nahe 165 °C liegt. Genau diese Spreizung innerhalb einer einzigen Ladung ist die thermische Entmischung, und sie unterscheidet sich grundlegend von der mechanischen Entmischung, bei der grobe Körner nach außen rollen und sich an der Muldenwand sammeln.
Beide Phänomene wirken zusammen, doch die thermische Komponente wird in der Praxis am stärksten unterschätzt, weil man sie der Ladung von außen nicht ansieht. Erst eine Wärmebildaufnahme macht sichtbar, was die Stechthermometer-Messung an einzelnen Punkten nur erahnen lässt.
Warum die Reihenfolge beim Abkippen das Problem verschärft
Bei einem konventionellen Kipper kommt die kalte Kruste als Erstes in den Fertiger. Erst rutscht das abgekühlte Material aus dem oberen Muldenbereich nach, danach folgt das heiße aus dem Kern. Daraus entsteht ein klares Muster. Über die Einbaulänge treten zyklisch kalte Stellen auf, die je nach Ladungsgröße und Taktung etwa 10 bis 35 m² einnehmen. Diese kalten Nester wiederholen sich mit jedem Muldenwechsel, und sie markieren später häufig genau die Punkte, an denen die Decke zuerst aufbricht.
Ein Lkw-Wechsel ist deshalb in der Wärmebildauswertung meist sofort als kalte Zone erkennbar. Wo sich heißes und kaltes Material nicht vermischt haben, bleibt die Spreizung bis zum ersten Walzübergang bestehen, und genau in diesem Moment entscheidet die Temperatur über die erreichbare Verdichtung.
Wärmebild als roter Faden in der Qualitätskontrolle
Eine Thermografiekamera direkt hinter der Einbaubohle liefert ein flächiges Temperaturbild der frischen Schicht, lange bevor sich ein Schaden zeigt. Anders als eine Punktmessung erfasst sie die gesamte Verteilung über Breite und Länge und macht die Streuung als Temperaturspanne messbar. Genau diese Spanne ist die aussagekräftige Kennzahl, nicht der Mittelwert allein.
Im Einbau mit konventioneller Kipptechnik liegen die Spannen innerhalb eines Abschnitts an heißen Sommertagen häufig im Bereich von 25 bis über 50 °C, an kühleren Tagen im Herbst fällt der Unterschied noch deutlicher aus. Bei laufend durchmischtem Material reduziert sich diese Spanne spürbar, und die Oberflächentemperatur bleibt im Mittel höher. Die Standardabweichung um den Mittelwert ist dabei ein guter Gradmesser, weil größere Abweichungen quadratisch stärker ins Gewicht fallen als kleine. Eine breite Streuung bedeutet, dass einzelne Bereiche bereits unter die kritische Verdichtungstemperatur gefallen sind, während andere noch warm genug wären.
Warum die Temperatur über die Verdichtung entscheidet
Der Zusammenhang zwischen Mischguttemperatur und erreichbarer Verdichtung ist der eigentliche Grund, warum kalte Nester zu Schäden führen. Die ZTV Asphalt fordert einen Mindestverdichtungsgrad von 98 Prozent. Wie viel Verdichtungsarbeit dafür nötig ist, hängt unmittelbar von der Temperatur ab.
- Bei einer Mischguttemperatur von rund 150 °C reichen etwa 27 Verdichtungsschläge für 98 Prozent (bezogen auf die Marshall-Verdichtung)
- Sinkt die Temperatur auf etwa 120 °C, sind für denselben Verdichtungsgrad bereits über 100 Schläge erforderlich
- Bei etwa 100 °C lässt sich die geforderte Mindestverdichtung selbst mit erheblichem Walzaufwand nicht mehr erreichen
Eine kalte Stelle bei 99 °C ist damit auf der Baustelle praktisch nicht mehr ausreichend verdichtbar. Der Hohlraumgehalt bleibt zu hoch, Wasser dringt ein, und es kommt zu Ausmagerung, Kornausbrüchen und Frostschäden. Die Schadstelle von morgen entsteht also nicht durch eine schlechte Rezeptur, sondern durch eine Zone, die im entscheidenden Moment schlicht zu kühl war.
Warum Thermomulden das Problem nicht allein lösen
Thermisch isolierte Mulden sind sinnvoll und in vielen Fällen vorgeschrieben. Mit dem Rundschreiben RS 10/2013 wurde die stufenweise Umstellung auf den Asphalttransport mit Thermomulden eingeleitet. Eine Isolierung reduziert den durchschnittlichen Temperaturverlust gegenüber unisolierten Fahrzeugen jedoch nur um etwa 3 bis 5 °C. Das verlangsamt die Abkühlung, beseitigt aber die Entmischung innerhalb der Ladung nicht. Die Kruste bildet sich weiterhin, und beim Kippvorgang gelangt das kalte Material weiterhin zuerst in den Fertiger.
Die Dämmung wirkt auf die Gesamtmenge, nicht auf die Verteilung. Wer die Spanne im Wärmebild verkleinern will, muss am Entladevorgang ansetzen, nicht nur an der Muldenwand. Daraus ergibt sich, welcher Ansatz die Homogenität tatsächlich verbessert.
Abschiebetechnik als Antwort auf die thermische Entmischung
Beim Abschieben wird das Mischgut nicht über eine angehobene Mulde ausgekippt, sondern von einer Stirnwand schichtweise nach hinten herausgeschoben. Dabei vermischen sich die kühleren Randschichten fortlaufend mit dem heißen Kern, sozusagen scheibchenweise über den gesamten Abladevorgang. Statt eines kalten Vorlaufs mit anschließendem heißen Schwall erhält der Fertiger ein durchmischtes Material mit gleichmäßigerer Temperatur und gleichmäßigerer Korngrößenverteilung.

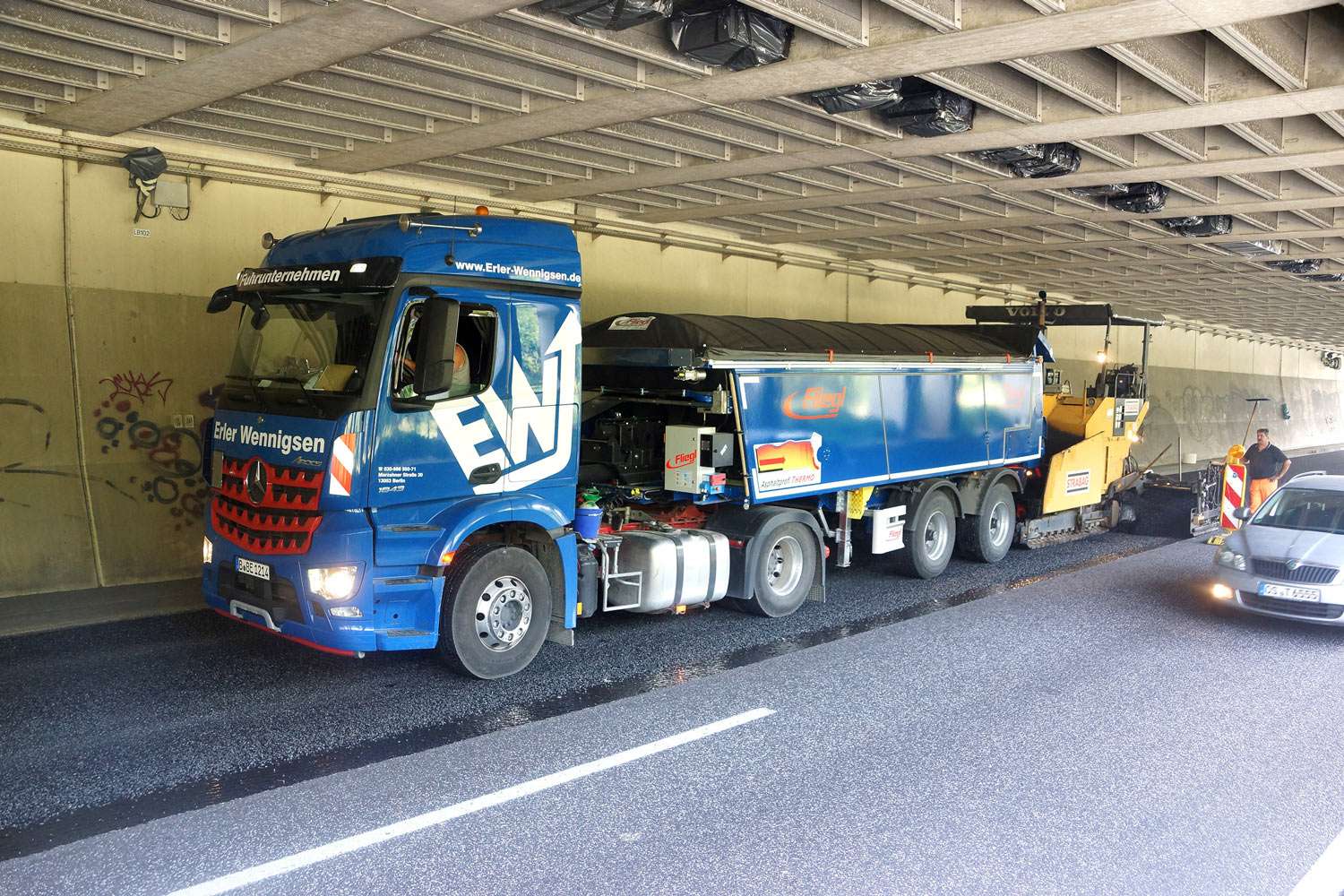

Im Wärmebild zeigt sich dieser Unterschied als deutlich engere Temperaturspanne über die Einbaulänge. Die zyklischen kalten Nester nach jedem Lkw-Wechsel verschwinden weitgehend, weil es keine separate kalte Krustenphase mehr gibt. Hinzu kommt ein praktischer Vorteil im beengten Umfeld. Da keine Mulde angehoben wird, lässt sich auch unter Oberleitungen, in Alleen, unter Brücken oder im Tunnel ohne Höhenproblem entladen, und die Standsicherheit bleibt während des gesamten Vorgangs erhalten.
Der Fliegl Asphaltprofi-Thermo verbindet dieses Abschiebeprinzip mit einer vollflächigen Muldendämmung aus Fliegl-Isotherm. Die Kombination aus laufender Durchmischung und geringem Temperaturverlust hält das Mischgut homogen und verlängert die nutzbare Verarbeitungszeit, was den Einbau planbarer macht und die Verdichtung erleichtert.
Wie Sie das Thema auf Ihrer Baustelle angehen
Wenn Sie wiederkehrende punktuelle Schäden an Ihren Strecken beobachten, lohnt sich eine Thermografieaufnahme direkt hinter der Bohle, am besten über mehrere Muldenwechsel hinweg. Das zyklische Muster kalter Stellen ist ein deutlicher Hinweis darauf, dass die thermische Entmischung im Transport beginnt und nicht im Einbau. Eine ausführliche Übersicht zur Funktionsweise und zu den technischen Daten des Abschiebesystems finden Sie auf der Produktseite zum Fliegl Asphaltprofi-Thermo. Für eine fachliche Einschätzung zu Ihrem konkreten Einsatzfall sprechen Sie uns gern direkt an.
